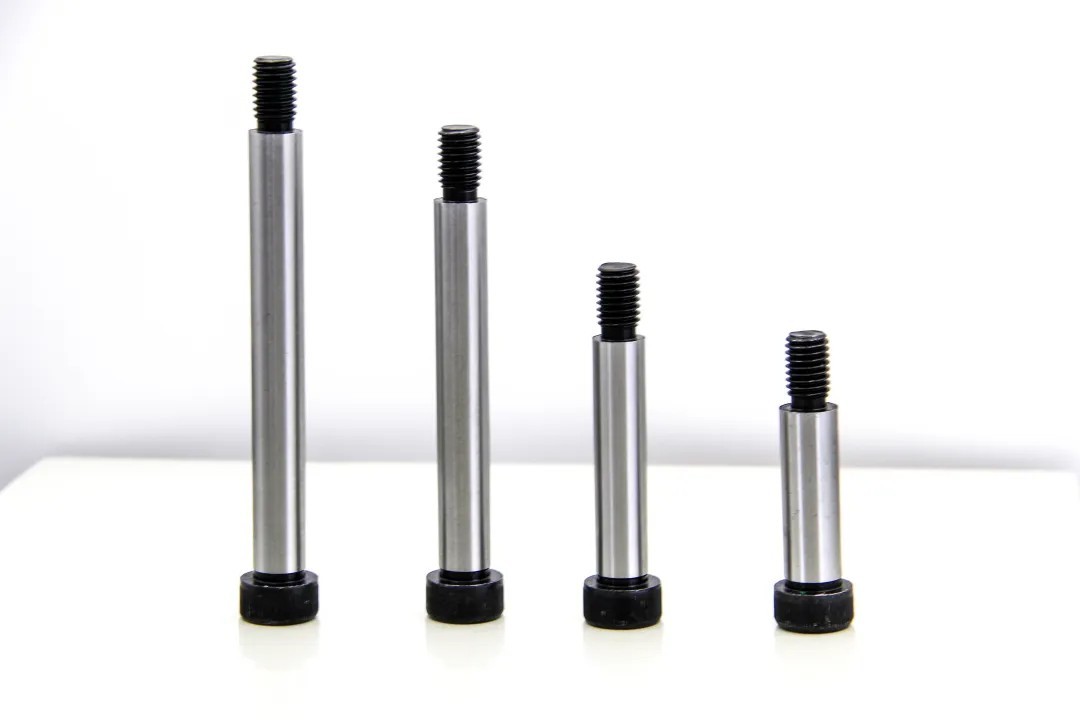

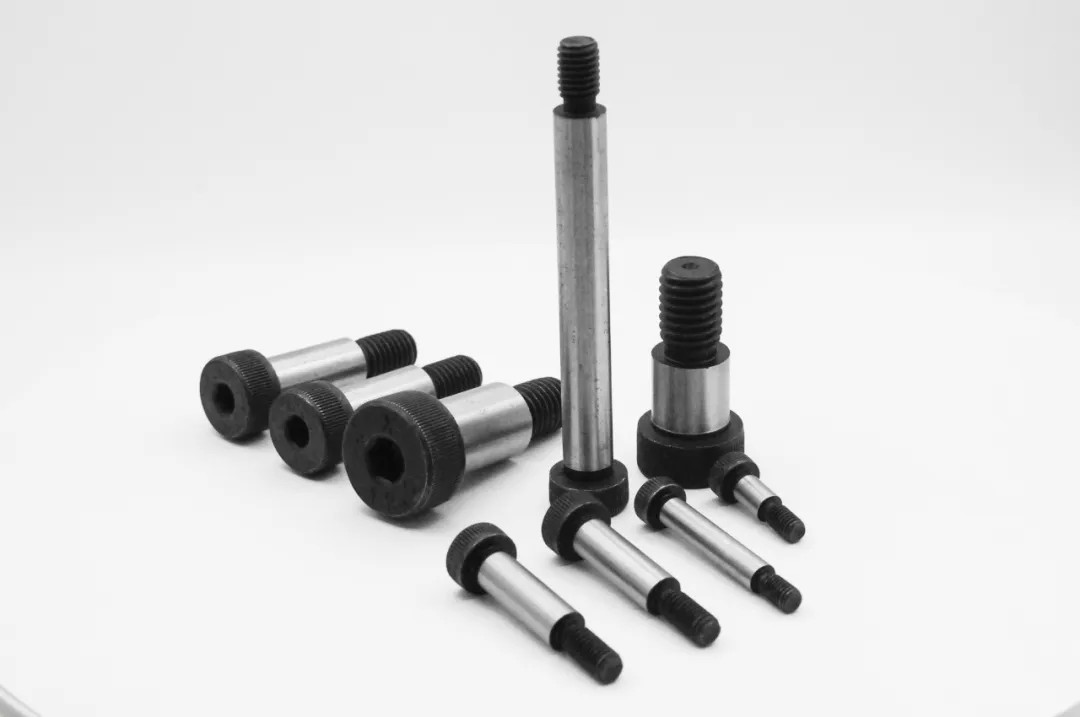

12.9 গ্রেড কাঁধের বল্টটি কী?
একটি 12.9 গ্রেড কাঁধের বল্ট, যা কাঁধের স্ক্রু বা হেক্সাগন সকেট কাঁধের বল্ট হিসাবে পরিচিত, এটি একটি উচ্চ-শক্তি এবং আংশিক থ্রেড সহ একটি উচ্চ-নির্ভুলতা ফাস্টেনার, বিশেষত উচ্চ-শক্তি এবং নির্ভুলতা গতি অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা।
বৈশিষ্ট্য
কাঠামোগত বৈশিষ্ট্য
12.9 গ্রেড কাঁধের বল্টে তিনটি মূল অংশ রয়েছে:
বোল্ট মাথা: সাধারণত অভ্যন্তরীণ বা বাহ্যিক ষড়ভুজ নকশার সাথে, যা উচ্চ টর্ক ইনস্টলেশন এবং অপসারণের জন্য সুবিধাজনক।
মসৃণ কাঁধ: ঘোরানো বা স্লাইডিং অংশগুলির স্থায়িত্ব নিশ্চিত করার জন্য যথার্থ মেশিনযুক্ত।
থ্রেডেড শেষ: একটি সুরক্ষিত স্থিরকরণ নিশ্চিত করতে এবং লোড-ভারবহন ক্ষমতা উন্নত করতে আংশিক থ্রেডেড ডিজাইন।
মূল বৈশিষ্ট্য
অতি উচ্চ শক্তি: উচ্চ-লোড অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা নিশ্চিত করতে টেনসিল শক্তি ≥1220 এমপিএ সহ অ্যালো স্টিল (যেমন 42 সিআরএমও) ব্যবহার করা হয়।
নির্ভুলতা সহনশীলতা: যান্ত্রিক অংশগুলির সুনির্দিষ্ট অবস্থান এবং স্লাইডিং ফিট নিশ্চিত করার জন্য কাঁধের ব্যাস, দৈর্ঘ্য এবং সহযোগিতা কঠোরভাবে নিয়ন্ত্রণ করা হয়।
পরিধান-প্রতিরোধী এবং টেকসই: পরিধান প্রতিরোধ এবং জারা প্রতিরোধের উন্নতি করতে পৃষ্ঠটি নিভে যাওয়া, কালো, ফসফেটেড বা নিকেল-ধাতুপট্টাবৃত।
উচ্চ টর্কের পারফরম্যান্স: এটি উচ্চতর আঁটসাঁট টর্ককে প্রতিরোধ করতে পারে এবং ভারী যন্ত্রপাতি এবং উচ্চ গতিশীল লোড পরিবেশের জন্য উপযুক্ত।
12.9 গ্রেড কাঁধের বোল্টের অ্যাপ্লিকেশন পরিস্থিতি
উচ্চ শক্তি, নির্ভুলতা প্রক্রিয়াকরণ এবং গতি অভিযোজনযোগ্যতার কারণে, 12.9 গ্রেড কাঁধের বল্টগুলি একাধিক শিল্পে বিশেষত উচ্চ লোড এবং উচ্চ নির্ভুলতার প্রয়োজনীয়তা সহ পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়।

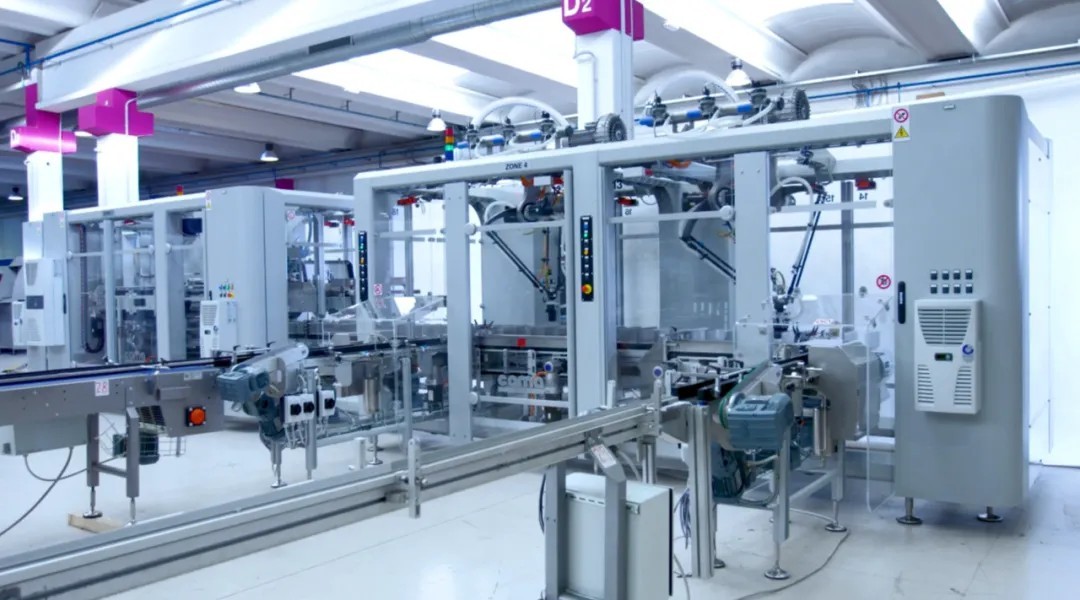

যান্ত্রিক সরঞ্জাম
স্বয়ংক্রিয় যন্ত্রপাতি, নির্ভুলতা মেশিন সরঞ্জাম এবং উত্পাদন লাইন সরঞ্জামগুলিতে, কাঁধের বল্টগুলি সরঞ্জামগুলির মসৃণ অপারেশন নিশ্চিত করতে উপাদানগুলিকে সমর্থন এবং স্লাইড করতে ব্যবহৃত হয়।
স্লাইড রেল এবং গাইড প্রক্রিয়া: লিনিয়ার বা ঘূর্ণন গতির যথার্থতা নিশ্চিত করুন।
সংক্রমণ ব্যবস্থা: সংযোগকারী রড এবং ভারবহন সিট ফিক্সিং বোল্ট হিসাবে ব্যবহৃত হয় চলমান অংশগুলিতে পরিধান হ্রাস করতে।
ফিক্সচার এবং টুলিং: উত্পাদন নির্ভুলতা উন্নত করতে স্থির অবস্থান ক্ল্যাম্পিং ডিভাইস।

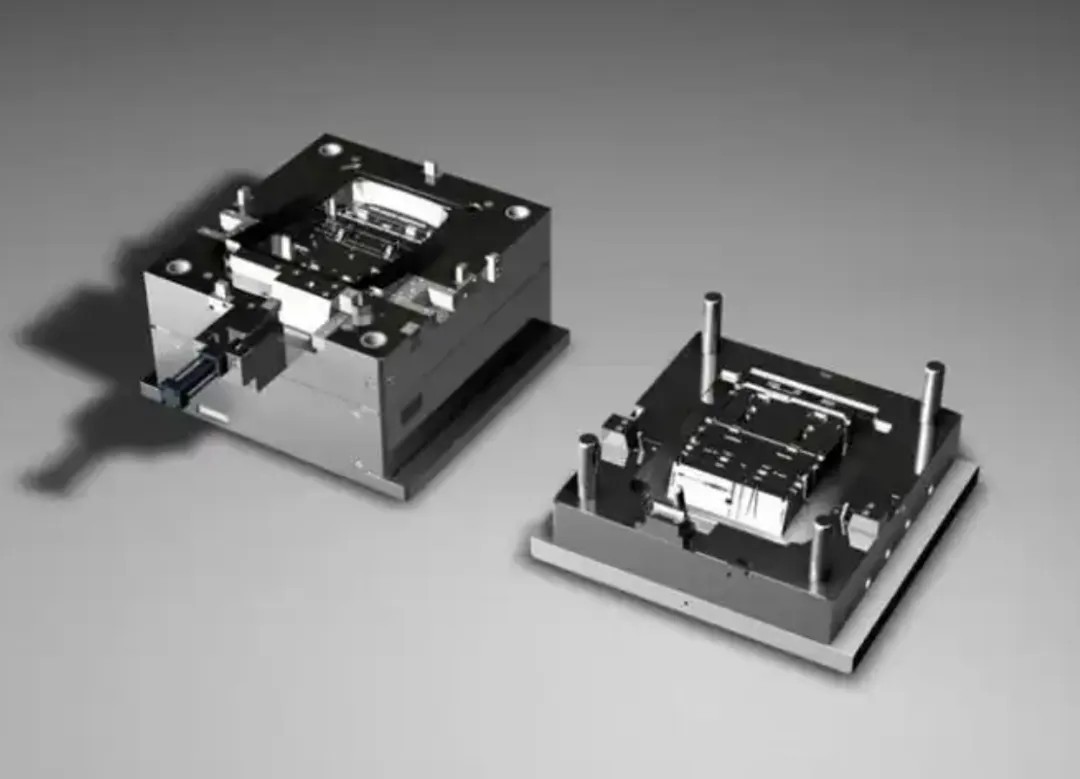

ছাঁচ উত্পাদন
ইনজেকশন ছাঁচ: স্লাইডার, গাইড প্লেট এবং ছাঁচটি মসৃণ খোলার এবং বন্ধ করার বিষয়টি নিশ্চিত করতে পজিশনিং পদ্ধতির জন্য ব্যবহৃত।
স্ট্যাম্পিং ছাঁচ: ছাঁচের জীবন এবং নির্ভুলতা উন্নত করতে গাইড পিন ফিক্সেশন এবং স্লাইডার উপাদানগুলির জন্য ব্যবহৃত

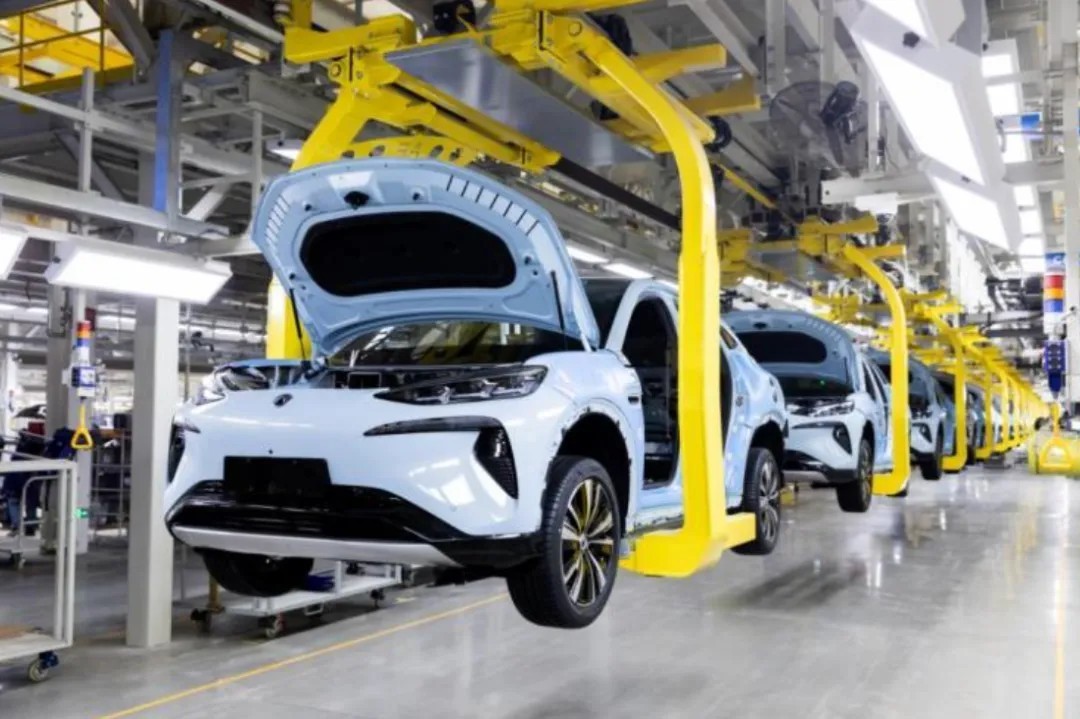

স্বয়ংচালিত শিল্প
12.9 গ্রেড কাঁধের বল্টগুলি অটোমোবাইল উত্পাদন ইঞ্জিন, সাসপেনশন সিস্টেম এবং ব্রেকগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
ইঞ্জিন উপাদান: উচ্চ-গতির ক্রিয়াকলাপের সময় স্থিতিশীলতা নিশ্চিত করতে রকার অস্ত্র, সংযোগকারী রড এবং ভালভ প্রক্রিয়াগুলি সংযুক্ত করুন।
সাসপেনশন সিস্টেম: শক শোষণকারী এবং সুইং অস্ত্রগুলির সংযোগ পয়েন্টগুলিতে উচ্চ-ফ্রিকোয়েন্সি কম্পন এবং প্রভাব বাহিনীকে প্রতিরোধ করুন।
ব্রেকিং সিস্টেম: উচ্চ তাপমাত্রা প্রতিরোধের এবং উচ্চ লোড ক্ষমতা সরবরাহ করতে ব্রেক ক্যালিপার এবং স্লাইডিং গাইডের জন্য ব্যবহৃত।
বৈদ্যুতিন এবং অটোমেশন সরঞ্জাম
রোবট জয়েন্টগুলি: রোবোটিক অস্ত্রগুলির সুনির্দিষ্ট অবস্থান এবং নমনীয় গতিবিধি নিশ্চিত করতে ঘূর্ণন অক্ষ হিসাবে ব্যবহৃত।
স্বয়ংক্রিয় সমাবেশ লাইন: সরঞ্জামের স্থায়িত্ব এবং নির্ভুলতা উন্নত করতে স্লাইডার এবং গাইডের জন্য ব্যবহৃত।
মহাকাশ
ফ্লাইট কন্ট্রোল সিস্টেম: নিয়ন্ত্রণ পৃষ্ঠ এবং ফ্ল্যাপগুলির ঘূর্ণন এবং সংযোগ উপাদানগুলি নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
স্যাটেলাইট ম্যানিপুলেটর: স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে উচ্চ-নির্ভুলতা ঘূর্ণন ফুলক্রাম সরবরাহ করে।

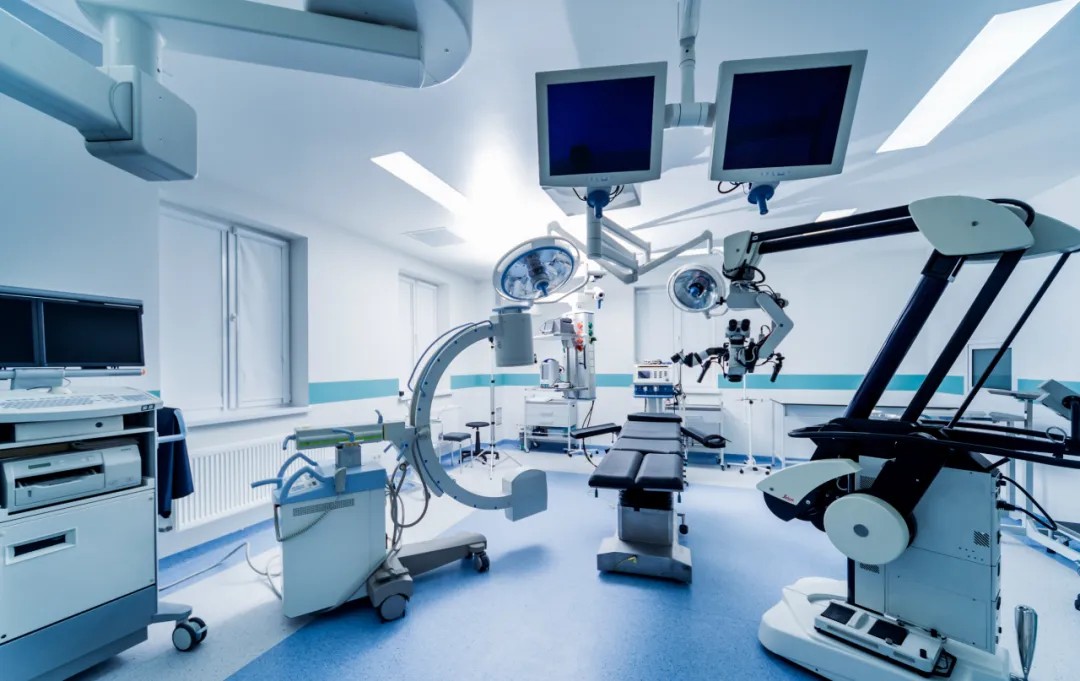

চিকিত্সা সরঞ্জাম
এক্স-রে মেশিন, সিটি স্ক্যানার: সরঞ্জামগুলির সঠিক অপারেশন নিশ্চিত করতে স্লাইড রেল এবং চলমান অংশগুলির জন্য ব্যবহৃত।
সার্জিকাল রোবট: সুনির্দিষ্ট নিয়ন্ত্রণ এবং স্থিতিশীলতা নিশ্চিত করতে রোবট আর্ম জয়েন্টগুলির জন্য ব্যবহৃত।
12.9 গ্রেড কাঁধের বোল্টের উত্পাদন প্রক্রিয়া
1. মূল উপকরণ
12.9 গ্রেড কাঁধের বল্টের জন্য সাধারণ উপকরণগুলির মধ্যে রয়েছে:
42 সিআরএমও (অ্যালো স্টিল): উচ্চ শক্তি, ভাল পরিধান প্রতিরোধের, উচ্চ লোড অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
এসসিএম 435 (ক্রোম-মলিবডেনাম স্টিল): ভাল দৃ ness ়তা এবং ক্লান্তি প্রতিরোধের, প্রভাব লোড পরিবেশের জন্য উপযুক্ত।
স্টেইনলেস স্টিল (304, 316 এল): জারা প্রতিরোধী, তবে কম শক্তি, বেশিরভাগ খাদ্য এবং চিকিত্সা সরঞ্জামগুলিতে ব্যবহৃত হয়।
2. উত্পাদন প্রক্রিয়া
উপাদান কাটা: উচ্চ-শক্তি ইস্পাত বারগুলির সুনির্দিষ্ট কাটিয়া।
সিএনসি যথার্থ মেশিনিং: কঠোর সহনশীলতা নিশ্চিত করতে বল্টের মাথা, কাঁধ এবং থ্রেডযুক্ত অংশগুলি ঘুরিয়ে দেওয়া।
থ্রেড মেশিনিং: ঘূর্ণায়মান থ্রেডগুলি শক্তি এবং ক্লান্তি জীবন উন্নত করতে ব্যবহৃত হয়।
তাপ চিকিত্সা: কঠোরতা উন্নত করতে এবং প্রতিরোধের পরিধান করতে টেম্পারিং শোধ করা।
পৃষ্ঠের চিকিত্সা: জারা প্রতিরোধের বাড়ানোর জন্য গ্যালভানাইজিং, ব্ল্যাকিং, ফসফেটিং।
গুণমান পরিদর্শন: ত্রি-সমন্বিত পরিমাপের যন্ত্র, কঠোরতা পরীক্ষা, টর্ক পরীক্ষা উচ্চ নির্ভুলতা এবং ধারাবাহিকতা নিশ্চিত করতে ব্যবহৃত হয়।
জারা, তবে শক্তি কম, বেশিরভাগ খাদ্য এবং চিকিত্সা সরঞ্জামগুলিতে ব্যবহৃত হয়।
3. ইন্ডাস্ট্রি স্ট্যান্ডার্ড
কাঁধের বোল্টগুলির উত্পাদন অবশ্যই তাদের কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে আন্তর্জাতিক মান মেনে চলতে হবে।
আইএসও 7379: মেট্রিক কাঁধের বল্টের মাত্রা, উপকরণ এবং সহনশীলতার জন্য স্ট্যান্ডার্ড।
দিন 923: জার্মান স্ট্যান্ডার্ড, ইউরোপীয় বাজারে ব্যাপকভাবে ব্যবহৃত।
ASME B18.3: উত্তর আমেরিকার বাজারের জন্য উপযুক্ত আমেরিকান কাঁধের বল্টের জন্য নির্দিষ্টকরণের প্রয়োজনীয়তা।
জিস বি 1180: জাপানি স্ট্যান্ডার্ড, যথার্থ যন্ত্রপাতি উত্পাদন ব্যবহৃত।
এই মানগুলি কঠোর পরিবেশে বল্টের স্থায়িত্ব এবং সামঞ্জস্যতা নিশ্চিত করার জন্য কাঁধের ব্যাস, দৈর্ঘ্য সহনশীলতা, থ্রেড স্পেসিফিকেশন, টেনসিল শক্তি এবং পৃষ্ঠের চিকিত্সা নির্দিষ্ট করে।
৪. ডান কাঁধের বল্টটি কীভাবে চয়ন করবেন?
কাঁধের বল্টটি বেছে নেওয়ার সময়, আপনাকে নিম্নলিখিত বিষয়গুলি বিবেচনা করতে হবে:
লোড প্রয়োজনীয়তা: প্রয়োজনীয় প্রসার্য শক্তি এবং ক্লান্তি জীবন নির্ধারণ করুন।
কাঁধের আকার: স্লাইডিং বা ঘোরানো অংশগুলির সাথে সামঞ্জস্যতা নিশ্চিত করুন।
থ্রেড স্পেসিফিকেশন: সরঞ্জামগুলির জন্য উপযুক্ত মেট্রিক বা ইম্পেরিয়াল থ্রেড চয়ন করুন।
পৃষ্ঠের চিকিত্সা: গ্যালভানাইজিং, ব্ল্যাকিং, ফসফেটিং ইত্যাদি হিসাবে অ্যান্টি-জারা লেপগুলি চয়ন করুন
12.9 গ্রেড কাঁধের বল্টগুলি উচ্চ শক্তি, নির্ভুলতা সহনশীলতা এবং গতিশীল চলাচলের সাথে অভিযোজনযোগ্যতার কারণে যান্ত্রিক সরঞ্জাম, স্বয়ংচালিত উত্পাদন, ছাঁচ, অটোমেশন এবং মহাকাশগুলিতে প্রয়োজনীয়। এর কঠোর উত্পাদন মান এবং দুর্দান্ত পারফরম্যান্স এটিকে উচ্চ-শেষ ফাস্টেনার বাজারে একটি মূল পণ্য হিসাবে পরিণত করে।
আপনি কি আপনার শিল্পে 12.9 গ্রেড কাঁধের বল্ট ব্যবহার করেছেন? আপনার অভিজ্ঞতা ভাগ করে নিতে স্বাগতম!
