একটি 12.9 গ্রেড কাঁধ বল্টু কি?

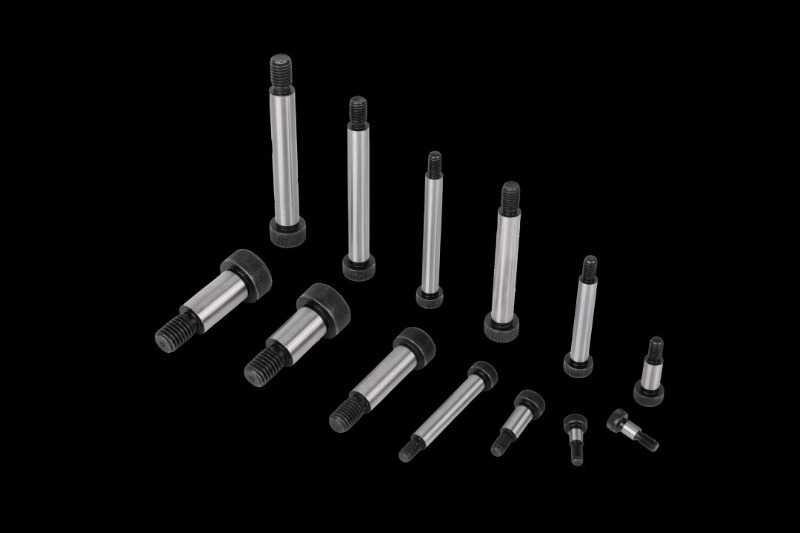

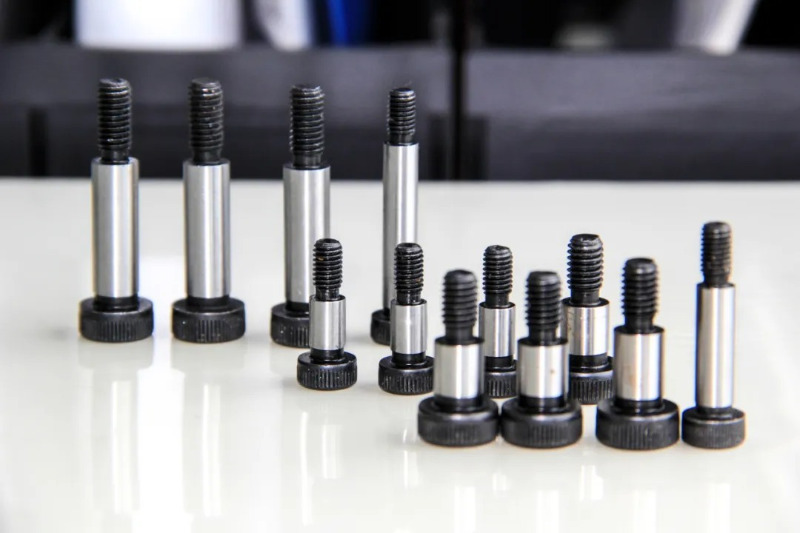

একটি 12.9 গ্রেড কাঁধের বল্টু , একটি শ্যাফ্ট শোল্ডার স্ক্রু বা অভ্যন্তরীণ ষড়ভুজ কাঁধের বল্ট নামেও পরিচিত, একটি মসৃণ কাঁধ এবং আংশিক থ্রেড সহ একটি উচ্চ-নির্ভুলতা ফাস্টেনার, বিশেষভাবে উচ্চ-শক্তি এবং নির্ভুল গতি অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
বৈশিষ্ট্য
কাঠামোগত বৈশিষ্ট্য
12.9 গ্রেড প্লাগ বল্টু তিনটি মূল অংশ নিয়ে গঠিত:
বোল্ট মাথা: সহজ উচ্চ-টর্ক ইনস্টলেশন এবং অপসারণের জন্য অভ্যন্তরীণ বা বাহ্যিক ষড়ভুজ মাথা দিয়ে সাধারণত ডিজাইন করা হয়।
মসৃণ কাঁধ: ঘূর্ণন বা স্লাইডিং উপাদানগুলির স্থায়িত্ব নিশ্চিত করার জন্য যথার্থ মেশিনযুক্ত।
থ্রেডেড শেষ: একটি নিরাপদ হোল্ড নিশ্চিত করতে এবং লোড বহন ক্ষমতা উন্নত করতে একটি আংশিকভাবে থ্রেডেড নকশা ব্যবহার করা।
মূল বৈশিষ্ট্য
অতি উচ্চ শক্তি: খাদ ইস্পাত (যেমন SCM435) দিয়ে নির্মিত, একটি প্রসার্য শক্তি ≥1220MPa সহ, উচ্চ-লোড অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা নিশ্চিত করে।
যথার্থ সহনশীলতা: যান্ত্রিক উপাদানগুলির সুনির্দিষ্ট অবস্থান এবং স্লাইডিং ফিট নিশ্চিত করতে কাঁধের ব্যাস, দৈর্ঘ্য এবং সমাক্ষতা কঠোরভাবে নিয়ন্ত্রণ করা হয়।
পরিধান-প্রতিরোধী এবং টেকসই: সারফেস ট্রিটমেন্টের মধ্যে রয়েছে নিভে যাওয়া, কালো করা, ফসফেটিং, বা নিকেল প্রলেপ, পরিধান প্রতিরোধ ক্ষমতা এবং জারা প্রতিরোধের উন্নতি।
উচ্চ টর্ক কর্মক্ষমতা: ভারী যন্ত্রপাতি এবং উচ্চ-গতিশীল লোড পরিবেশের জন্য উপযুক্ত, উচ্চ আঁটসাঁট টর্ক সহ্য করতে সক্ষম।
12.9 গ্রেডের কাঁধের বোল্টের আবেদন
এর উচ্চ শক্তি, নির্ভুলতা মেশিনিং এবং গতি অভিযোজনযোগ্যতার কারণে, 12.9 গ্রেডের কাঁধের বোল্টটি অনেক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, বিশেষ করে উচ্চ লোড এবং উচ্চ নির্ভুলতার প্রয়োজনীয়তার সাথে পরিস্থিতিতে।
যন্ত্রপাতি সরঞ্জাম
স্বয়ংক্রিয় যন্ত্রপাতি, নির্ভুল মেশিন টুলস, এবং উত্পাদন লাইন সরঞ্জামগুলিতে, কাঁধের বোল্টগুলি উপাদানগুলির মসৃণ ক্রিয়াকলাপ নিশ্চিত করে উপাদানগুলিকে সমর্থন এবং স্লাইড করতে ব্যবহৃত হয়।
স্লাইড রেল এবং গাইড প্রক্রিয়া: রৈখিক বা ঘূর্ণমান গতির নির্ভুলতা নিশ্চিত করুন।
ট্রান্সমিশন সিস্টেম: রড এবং ভারবহন আসন সংযোগের জন্য ফিক্সিং বোল্ট হিসাবে ব্যবহৃত হয়, চলন্ত অংশগুলিতে পরিধান হ্রাস করে।
জিগস এবং টুলিং: স্থির অবস্থান এবং ক্ল্যাম্পিংয়ের জন্য ফিক্সচার, উত্পাদনের সঠিকতা উন্নত করা।

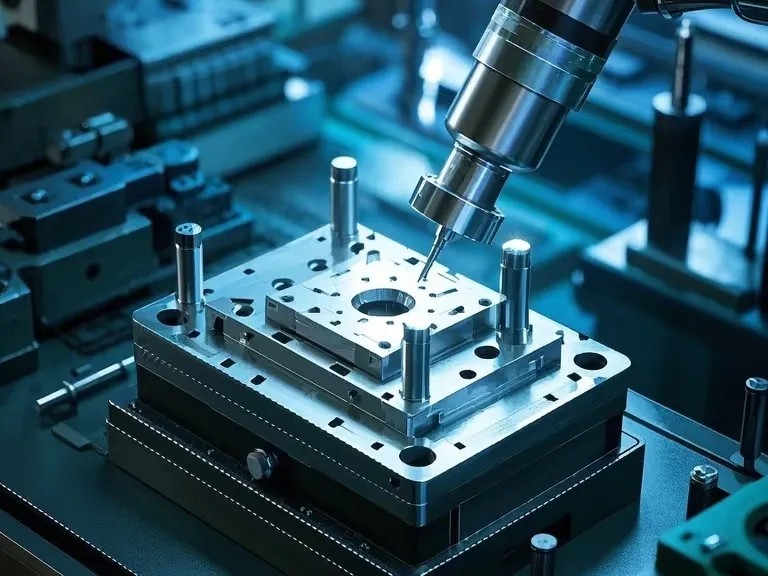

ছাঁচ উত্পাদন
ইনজেকশন ছাঁচ: মসৃণ ছাঁচ খোলা এবং বন্ধ নিশ্চিত করতে স্লাইডার, গাইড প্লেট এবং পজিশনিং মেকানিজমের জন্য ব্যবহৃত হয়।
স্ট্যাম্পিং মারা যায়: ছাঁচের জীবন এবং নির্ভুলতা উন্নত করতে গাইড পিন ফিক্সিং এবং স্লাইডার সমাবেশগুলির জন্য ব্যবহৃত হয়।

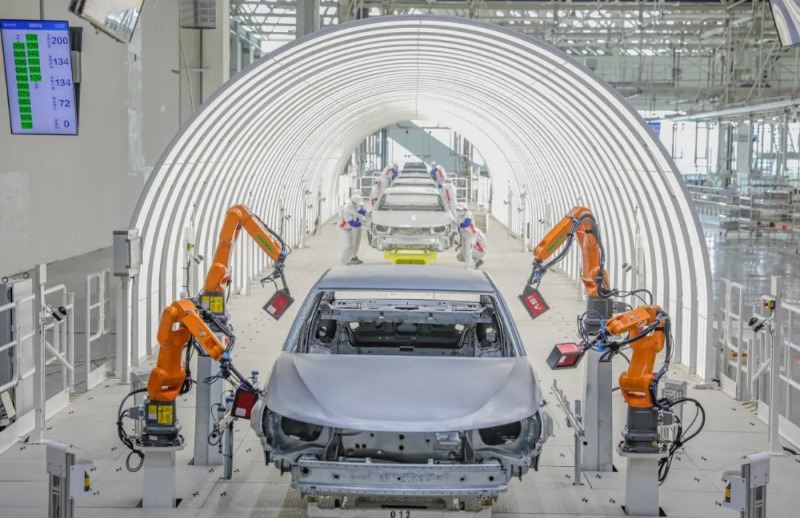

মোটরগাড়ি শিল্প
12.9 গ্রেডের কাঁধের বোল্টগুলি ইঞ্জিন, সাসপেনশন সিস্টেম এবং ব্রেকিং সিস্টেমের জন্য স্বয়ংচালিত উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়।
ইঞ্জিন উপাদান: রকার আর্মস, কানেক্টিং রড এবং ভালভ মেকানিজম কানেক্ট করুন, হাই-স্পিড অপারেশনের সময় স্থিতিশীলতা নিশ্চিত করুন।
সাসপেনশন সিস্টেম: উচ্চ-ফ্রিকোয়েন্সি কম্পন এবং প্রভাব সহ্য করতে শক শোষক এবং নিয়ন্ত্রণ আর্ম সংযোগ ব্যবহার করুন।
ব্রেক সিস্টেম: ব্রেক ক্যালিপার এবং স্লাইডিং রেলগুলিতে ব্যবহৃত হয়, উচ্চ-তাপমাত্রা প্রতিরোধের এবং উচ্চ-লোড ক্ষমতা প্রদান করে।

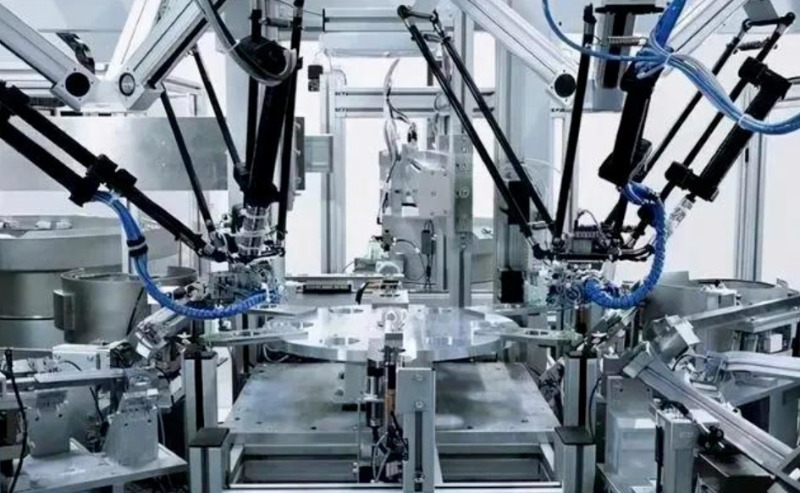

ইলেকট্রনিক এবং অটোমেশন সরঞ্জাম
রোবট জয়েন্টগুলি: রোবটিক অস্ত্রের সুনির্দিষ্ট অবস্থান এবং নমনীয় আন্দোলন নিশ্চিত করতে ঘূর্ণমান অক্ষ হিসাবে ব্যবহৃত হয়।
স্বয়ংক্রিয় সমাবেশ লাইন: সরঞ্জামের স্থায়িত্ব এবং নির্ভুলতা উন্নত করতে স্লাইডার এবং গাইড ডিভাইসগুলির জন্য ব্যবহৃত হয়।

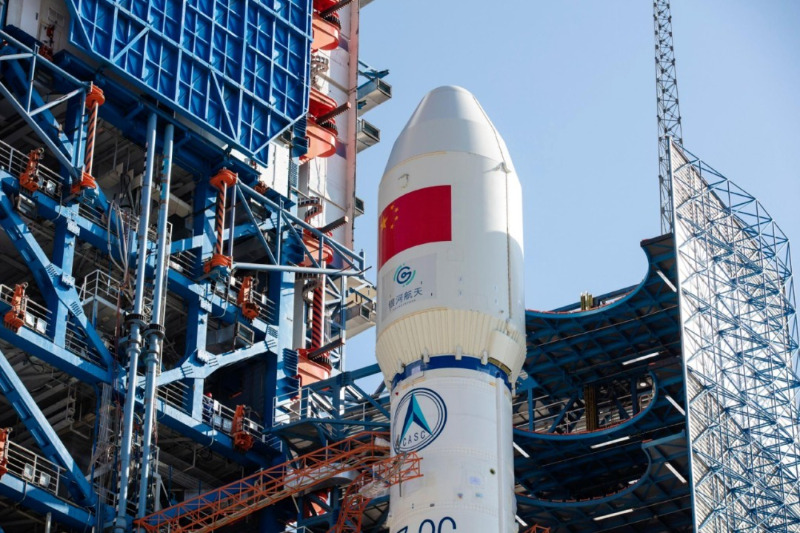

মহাকাশ
ফ্লাইট কন্ট্রোল সিস্টেম: নিয়ন্ত্রণ পৃষ্ঠ, ফ্ল্যাপ এবং অন্যান্য উপাদানগুলির ঘূর্ণন এবং সংযোগ নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
স্যাটেলাইট রোবোটিক আর্ম: স্থিতিশীলতা এবং নির্ভরযোগ্যতা নিশ্চিত করে একটি উচ্চ-নির্ভুল ঘূর্ণনশীল পিভট পয়েন্ট প্রদান করে।

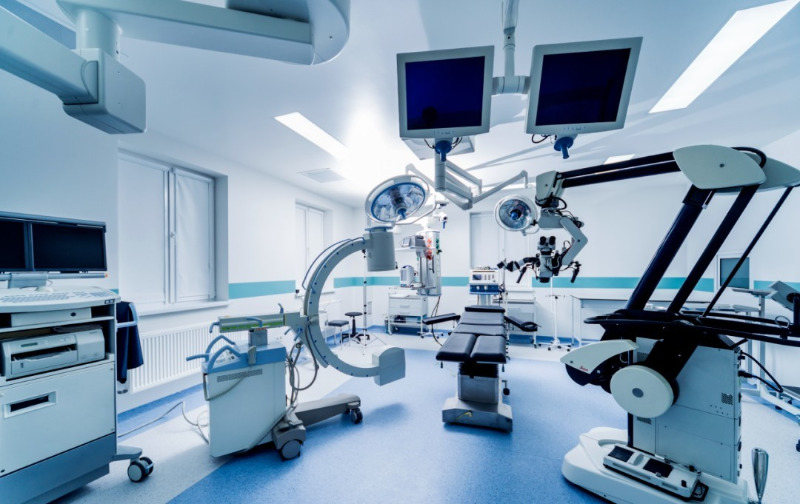

চিকিৎসা সরঞ্জাম
এক্স-রে মেশিন এবং সিটি স্ক্যানার: সরঞ্জামের সুনির্দিষ্ট অপারেশন নিশ্চিত করতে স্লাইড রেল এবং চলন্ত অংশগুলির জন্য ব্যবহৃত হয়।
অস্ত্রোপচার রোবট: সুনির্দিষ্ট নিয়ন্ত্রণ এবং স্থিতিশীলতা নিশ্চিত করতে রোবোটিক আর্ম জয়েন্টগুলির জন্য ব্যবহৃত হয়।
12.9 গ্রেডের কাঁধের বোল্টের উত্পাদন প্রক্রিয়া
প্রধান উপকরণ
12.9 গ্রেডের কাঁধের বোল্টের জন্য সাধারণ উপকরণগুলির মধ্যে রয়েছে:
SCM435 (খাদ ইস্পাত): ভাল দৃঢ়তা এবং ক্লান্তি প্রতিরোধের, প্রভাব লোড পরিবেশের জন্য উপযুক্ত।
স্টেইনলেস স্টীল (304, 316L): জারা প্রতিরোধী, কিন্তু কম শক্তি সহ, বেশিরভাগ খাদ্য এবং চিকিৎসা সরঞ্জামে ব্যবহৃত হয়।
উৎপাদন প্রক্রিয়া
1. উপাদান কাটা: উচ্চ-শক্তি ইস্পাত বার নির্ভুল কাটিয়া.
2. CNC যথার্থ যন্ত্র: কঠোর সহনশীলতা নিশ্চিত করতে বোল্টের মাথা, কাঁধ এবং থ্রেডেড অংশের বাঁক।
3. থ্রেড মেশিনিং: শক্তি এবং ক্লান্তি জীবন উন্নত করতে থ্রেড ঘূর্ণায়মান.
4. তাপ চিকিত্সা: দৃঢ়তা এবং পরিধান প্রতিরোধের উন্নতি করতে quenching এবং tempering.
5. পৃষ্ঠ চিকিত্সা: জারা প্রতিরোধ ক্ষমতা বাড়াতে গ্যালভানাইজিং, কালো করা এবং ফসফেটিং।
6. গুণমান পরিদর্শন: উচ্চ নির্ভুলতা এবং সামঞ্জস্য নিশ্চিত করতে একটি সমন্বয় পরিমাপ মেশিন, কঠোরতা পরীক্ষা এবং টর্ক পরীক্ষা ব্যবহার করে। এটি ক্ষয়কারী কিন্তু এর শক্তি কম এবং বেশিরভাগই খাদ্য ও চিকিৎসা সরঞ্জামে ব্যবহৃত হয়।
শিল্প মান
কাঁধের বোল্টের উত্পাদন অবশ্যই আন্তর্জাতিক মানের সাথে সামঞ্জস্যপূর্ণ হতে হবে যাতে তাদের কার্যকারিতা এবং নির্ভরযোগ্যতা নিশ্চিত করা যায়।
ISO 7379: মেট্রিক কাঁধের বোল্টের মাত্রা, উপকরণ এবং সহনশীলতার জন্য স্ট্যান্ডার্ড।
DIN 923: জার্মান মান, ইউরোপীয় বাজারে ব্যাপকভাবে ব্যবহৃত।
ASME B18.3: আমেরিকান স্ট্যান্ডার্ড কাঁধের বোল্টের জন্য বিশেষ উল্লেখ, উত্তর আমেরিকার বাজারে প্রযোজ্য।
JIS B 1180: জাপানি মান, নির্ভুল যন্ত্রপাতি উত্পাদন ব্যবহৃত.
এই মানগুলি কাঁধের ব্যাস, দৈর্ঘ্য সহনশীলতা, থ্রেড স্পেসিফিকেশন, প্রসার্য শক্তি এবং পৃষ্ঠের চিকিত্সা নির্দিষ্ট করে যাতে কঠোর পরিবেশে বোল্টগুলির স্থিতিশীলতা এবং সামঞ্জস্যতা নিশ্চিত করা যায়।
কিভাবে ডান কাঁধের বোল্ট নির্বাচন করবেন?
কাঁধের বোল্ট নির্বাচন করার সময়, নিম্নলিখিত বিষয়গুলি বিবেচনা করুন:
লোড প্রয়োজনীয়তা: প্রয়োজনীয় প্রসার্য শক্তি এবং ক্লান্তি জীবন নির্ধারণ করুন।
কাঁধের মাত্রা: স্লাইডিং বা ঘূর্ণায়মান উপাদানগুলির সাথে সামঞ্জস্যতা নিশ্চিত করুন।
থ্রেড স্পেসিফিকেশন: সরঞ্জামের জন্য উপযুক্ত মেট্রিক বা ইম্পেরিয়াল থ্রেড নির্বাচন করুন।
পৃষ্ঠ চিকিত্সা: একটি জারা বিরোধী আবরণ চয়ন করুন, যেমন গ্যালভানাইজিং, কালো করা বা ফসফেটিং।
12.9 গ্রেডের কাঁধের বোল্টগুলি তাদের উচ্চ শক্তি, সুনির্দিষ্ট সহনশীলতা এবং গতিশীল গতির সাথে অভিযোজনযোগ্যতার কারণে যন্ত্রপাতি, স্বয়ংচালিত উত্পাদন, ছাঁচ তৈরি, অটোমেশন এবং মহাকাশের ক্ষেত্রে গুরুত্বপূর্ণ। তাদের কঠোর উত্পাদন মান এবং উচ্চতর কর্মক্ষমতা উচ্চ-এন্ড ফাস্টেনার বাজারে তাদের একটি মূল পণ্য করে তোলে।
আপনি কি আপনার শিল্পে 12.9 গ্রেডের কাঁধের বোল্ট ব্যবহার করেছেন? আপনার অভিজ্ঞতা শেয়ার করতে বিনা দ্বিধায়!
